Zulässige Betriebsmittel in Zonen mit gefährlicher explosionsfähiger Atmosphäre
In Arbeitsbereichen und Betriebsstätten, in denen ständig oder zeitweise Explosionsgefahren vorliegen (z. B. Zone 2, 1 oder 0 bei Explosionsgefahren durch Gase und Dämpfe bzw. Zone 22, 21 oder 20 bei Explosionsgefahren durch Stäube), lassen sich Explosionen nur durch das Vermeiden von Zündquellen verhindern.
Hierzu müssen die eingesetzten Geräte und Komponenten besondere Anforderungen gemäß RICHTLINIE 2014/34/EU erfüllen.
Das Typenschild muss neben dem CE-Zeichen , das ATEX-Zeichnen sowie mindestens folgende Angaben je nach Zone enthalten.
|
Zone |
Gerätekategorie |
ausgelegt für |
|
0 |
II 1G |
Gas/Luft-Gemisch bzw. Dampf/Luft-Gemisch bzw. Nebel |
|
1 |
II 2G |
Gas/Luft-Gemisch bzw. Dampf/Luft-Gemisch bzw. Nebel |
|
2 |
II 3G |
Gas/Luft-Gemisch bzw. Dampf/Luft-Gemisch bzw. Nebel |
|
20 |
II 1D |
Staub/Luft-Gemisch |
|
21 |
II 2D |
Staub/Luft-Gemisch |
|
22 |
II 3D |
Staub/Luft-Gemisch |
|
G = Gase, Dämpfe oder Nebel D = Staub oder Staubschichten |
||

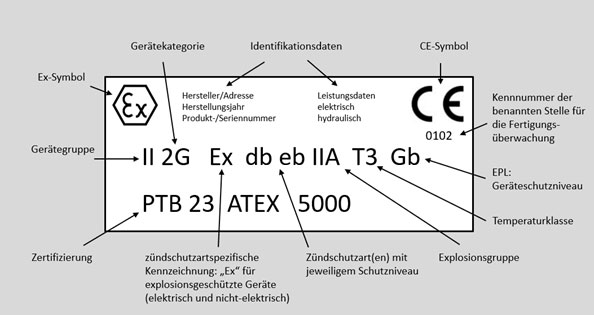

Beispielweise kann ein Typenschild für eine Gerät das bei Lackierarbeiten in Zone 2 verwendet wird, wie folgt aussehen:
